BAKLYS OG SIDELYS: Skifte pærer
Fem-dørs modell
Sidelys/bremse- og retningslys

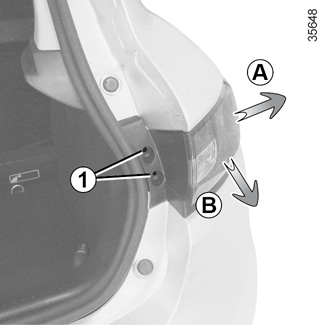

Lukk opp bagasjelokket og fjern skruene 1.

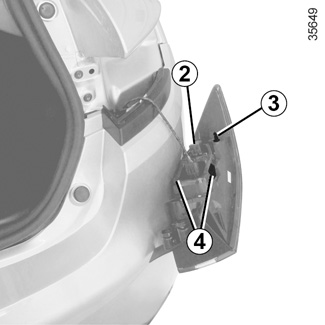

Start med å bevege den ytre kanten på armaturen så pass mye (bevegelse A) at du får løsnet klipset 3. Deretter trekker du armaturen bakover (bevegelse B).
Fjern pæreholderen ved å løsne klips 4 forsiktig. Løft pæreholderen litt og løsne klips 2.
Skift pæren.
Sett pæreholderen på plass og skyv enheten helt inn til den går i lås.
Undersøk om lysene er låst i riktig stilling.
Stram skruene 1.

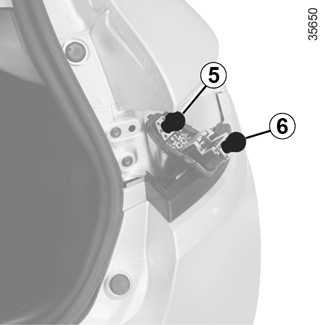

5 Sidelys og bremselys
Type pære: P21/5W.
6 Retningslys
Type pære PY21W.
Pærene er under trykk og kan knuse når de skiftes.
Fare for personskade.
For å følge gjeldende lovgivning, eller som en forholdsregel, kan du skaffe deg et nødsett fra din godkjente forhandler med reservepærer og -sikringer.
Fem-dørs modell
(kjøretøyavhengig)
Sidelys/bremselys 8
Kontakt en autorisert forhandler.
Retningslys
Lukk opp bagasjelokket og fjern skruene 7.

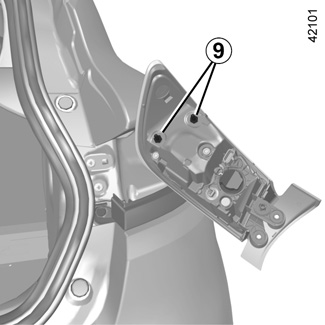

Start med å bevege armaturen så pass mye utover (bevegelse A) at du får løsnet klipsene 9. Deretter trekker du armaturen utover (bevegelse B).
Skift pæren.
Undersøk om lysene er låst i riktig stilling.
Stram skruene 1.

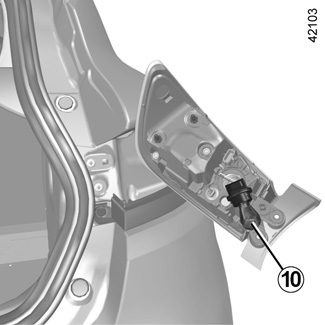

10 Retningslys
Type pære PY21W.
Pærene er under trykk og kan knuse når de skiftes.
Fare for personskade.
For å følge gjeldende lovgivning, eller som en forholdsregel, kan du skaffe deg et nødsett fra din godkjente forhandler med reservepærer og -sikringer.
Estate-versjon
Sidelys/bremse- og retningslys

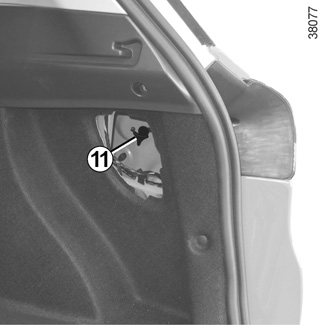

Løsne dekslet for å få tilgang til mutteren 11.
Skru av mutter 5.
Fjern skruene 12.
Trekk armaturen bakover (bevegelse C).

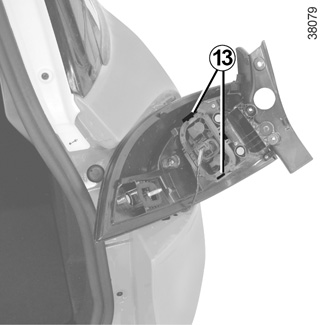

Fjern pæreholderen ved å løsne klipset 13 forsiktig. Trekk deretter pæreholderen varsomt ut.
Skift pæren.
Sett pæreholderen på plass igjen og skyv den så langt som mulig til den går i lås.
Undersøk om lysene er låst i riktig stilling.
Stram til skruen 12 og mutteren 11.
Klips dekslet på plass.
14 Sidelys og bremselys
Type pære: P21/5W.
15 Retningslys
Type pære PY21W.
Fem-dørs modeller og stasjonsvogner

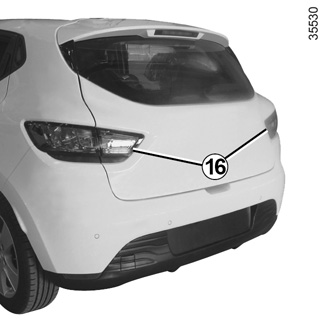

Tåkelys og ryggelys 16
Åpne bagasjelokket.

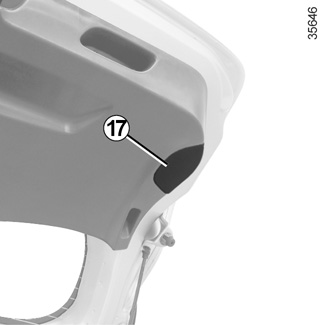

Løsne dekslet 17 og fjern det.

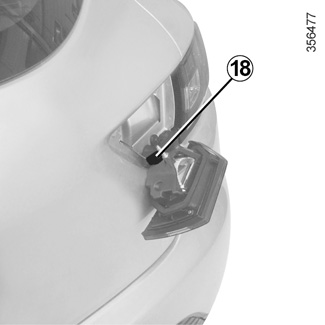

Drei pæreholderen 18 så langt som mulig mot urviseren, og skift pæren.
Sett den på plass i omvendt rekkefølge.
Pass på å feste dekslet 17 riktig etter at pæren er skiftet.
Ryggelys
Type pære: H21W.
Tåkelys bak
Type pære: H21W.

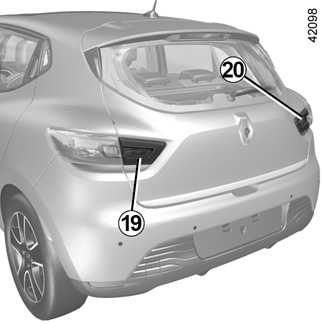

Tåkelys 19 og ryggelys 20
(kjøretøyavhengig)
Åpne bagasjelokket.
Merk: Ryggelysene og tåkelysene kan være omvendt plassert (kjøretøyavhengig).

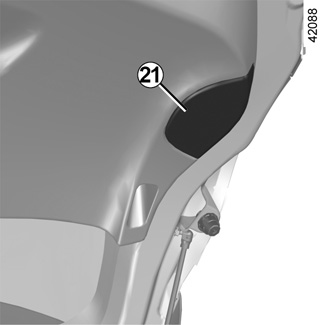

Løsne dekslet 21 og fjern det.

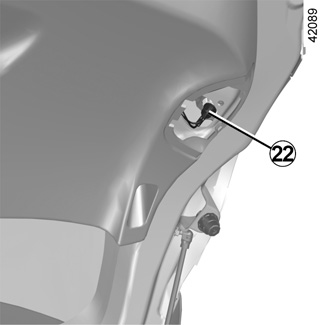

Drei pæreholderen 22 så langt som mulig mot urviseren, og skift pæren.
Sett den på plass i omvendt rekkefølge.
Pass på å feste dekslet 21 riktig etter at pæren er skiftet.
Ryggelys
Type pære: H21W.
Tåkelys bak
Type pære: H21W.

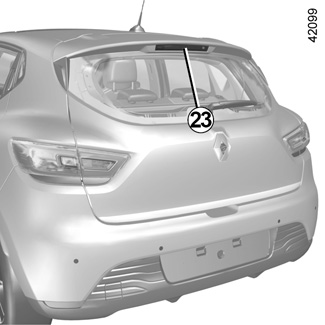

Høytmontert bremselys 23
Kontakt en godkjent forhandler.

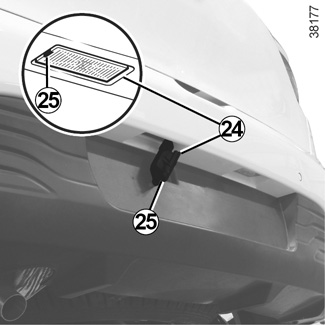

Nummerskiltlys 24
- Løsne lampen ved å trykke på tapp 25.
- ta av lyktedekselet for å komme til pæren.
Pæretype: W5W.
Sidelys med pærer 26
- Løsne sidelyset 26 (plasser f.eks. en flat skrutrekker ved D og vipp sidelyset mot fronten av kjøretøyet).
- Vri pæreholderen en kvart omgang og ta ut pæren.
Type pære: WY5W.
LED sidelys
(kjøretøyavhengig)
Kontakt en godkjent forhandler.
Pærene er under trykk og kan knuse når de skiftes.
Fare for personskade.
