V2L (Vehicle to Load)-funksjonen

Med kjøretøyet stående stille og parkeringsbremsen på lar V2L (Vehicle to Load)-funksjonen deg koble elektriske enheter direkte til kjøretøyet.
Systemet gir AC-strøm (opptil 16 A / 3,7 kW) ved hjelp av den lagrede elektriske energien i fremdriftsbatteriet til kjøretøyet ditt .
V2L-pluggen lar deg koble til og betjene forskjellige elektriske enheter til ladekontakten foran på kjøretøyet.

Viktige anbefalinger

AVERTISSEMENT
Les disse instruksjonene nøye. Hvis disse instruksjonene ikke følges, kan det føre til fare for brann, alvorlig skade eller elektriske støt som kan medføre død.
Forholdsregler ved bruk av V2L-funksjonen.
Ikke prøv å forsyne hjemmet ditt med strøm, da dette kan føre til skade og elektrisk støt.
Ikke vask kjøretøyet eller arbeid i motorrommet når du bruker V2L-funksjonen.
Ikke bruk V2L-funksjonen
  • hvis det er vann i V2L-pluggen eller i kjøretøyets ladekontakt
  • hvis kjøretøyets V2L-plugg eller innladekontakt er skadet (ødelagt, tegn på korrosjon, misfarging osv.). Kontakt en godkjent forhandler for å organisere en erstatning.
  • utendørs hvis værforholdene ikke er gunstige (regn, fare for lyn, etc.)
Ikke plasser metallgjenstander på V2L-pluggen.
Ikke endre eller gjør noe med V2L-pluggen mens du bruker V2L-funksjonen.
Koble aldri en adapter til V2L-pluggen.
Forholdsregler ved håndtering og bruk av V2L-pluggen.
Bruk bare V2L-pluggen som fulgte med kjøretøyet. V2L-pluggen er designet spesielt for dette kjøretøyet. Av hensyn til sikkerheten er det ikke anbefalt å bruke en V2L-plugg som ikke er anbefalt av produsenten. Hvis du vil ha mer informasjon om hvilken V2L-plugg som er riktig for kjøretøyet ditt, kan du kontakte en godkjent forhandler.
Ikke plasser gjenstander på V2L-pluggen, og ikke heng enhetene etter strømkabelen fra strømuttaket på V2L-pluggen. Fare for skade.
Ta vare på V2L-pluggen. Ikke demonter den, senk den i vann eller trekk i den mens den er tilkoblet, og ikke la noe banke mot den. Kontroller alltid tilstanden til koblingen før hver bruk.
Forholdsregler ved bruk av elektriske/elektroniske enheter.
Før du kobler til og bruker en enhet (skjøteledning, multiplugger osv.), må du kontrollere forholdsreglene for bruk ved å se i brukerhåndboken.
Ikke koble til
  • enheter som krever likestrøm, for eksempel medisinsk utstyr Strømforsyningen kan bli avbrutt avhengig av kjøretøyets driftsforhold.
  • enheter som bruker mer enn 16 A
  • enheter som ikke er i samsvar med nasjonale forskrifter og standarder
  • skadede enheter (enheter, kabler osv.)
  • enheter hvor anbefalinger for bruk ikke er tilpasset miljøet der de skal brukes (risiko knyttet til kontakt med støv og vann)
  • mer enn én multikobling Når du bruker den, må du ikke koble til produkter som bruker mer enn 8 A
  • en forlengelsesledning mer enn 20 m lang Hvis benyttet, må du huske å rulle den helt ut.

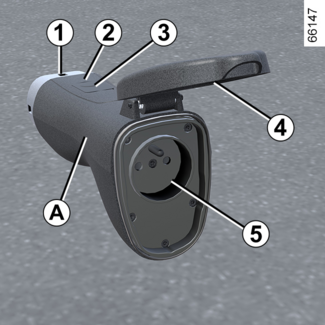

VLC-kontakt (lading fra kjøretøy) A

1.
Ladekontakt.
2.
Varsellampe for drift.
3.
Av/på-bryter.
4.
Beskyttende deksel.
5.
AC-stikkontakt.
V2L-pluggen oppbevares i verktøysettet plassert under teppet i bagasjerommet.
Conseil
Før du utfører vedlikehold på V2L-pluggen, må du kontrollere at koblingen er koblet fra.
Rengjør koblingen med en klut som er lett fuktet med vann.
Når du rengjør, må du forsikre deg om at kluten ikke kommer i kontakt med endene av koblingen (kontakter, ladepinner) for å unngå risiko for korrosjon.

Bruk

AVERTISSEMENT
Forsikre deg om at parkeringsbremsen alltid er aktivert når V2L-funksjonen brukes.
Conseil
Du må følge rekkefølgen V2L-pluggen kobles til/fra på.
Conseil
Før du kobler til eller fra en enhet, må du kontrollere at indikatorlampen 2 på V2L-pluggen er av.

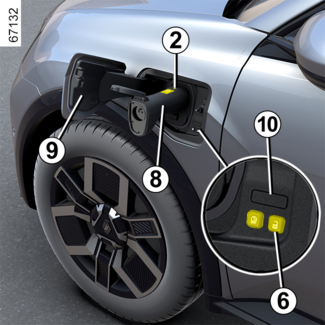

Tilkobling av V2L-pluggen
Med bilen stillestående, åpningselementene opp og tenningen av:
  • Trykk på ladeluken 9 for å låse den opp.
  • Hold håndtaket på koblingen 8 og koble sluttstykket 1 på pluggen til kjøretøyets ladekontakt 7.
  • Kontroller at V2L-pluggen er riktig koblet til ved å trekke forsiktig i håndtaket 8. Før utladningen begynner, aktiveres kontaktlåsen. V2L-pluggen låses automatisk til kjøretøyet. Dette gjør det umulig å koble kontakten fra kjøretøyet.
  • Koble den elektriske enheten til V2L-pluggens vekselstrømuttak 5.
  • Trykk på V2L-pluggbryteren 3 i minst tre sekunder til indikatorlampen 2 lyser grønt. V2L-funksjonen er aktivert, indikatorlampen på ladekontakten 10 blinker grønt og den elektriske enheten forsynes med strøm.
Merk: Ikke trekk i håndtaket 8 mens V2L-pluggen er låst til kjøretøyet.

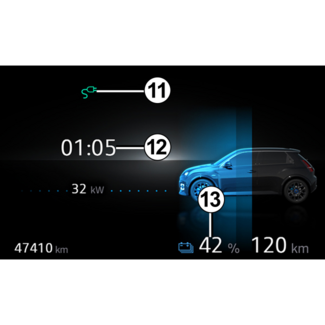

Under bruk vises følgende informasjon i instrumentpanelet:
  • indikatorlampen 11 for å vise at kjøretøyet er koblet til V2L-pluggen
  • den estimerte tiden 12 gjenstår før minimumsgrensen for batterilading er nådd
  • batterinivå 13
Merk: Strømforsyningen slås automatisk av når
  • V2L-funksjonen ikke brukes på omtrent en time (ingen elektriske apparater koblet til AC-kontakten 5 på V2L-pluggen eller ikke noe strømforbruk)
  • et elektrisk apparat som overskrider maksimal strømforsyningskapasitet er tilkoblet
  • V2L-kontaktbryteren 3 trykkes inn i minst tre sekunder
  • minimumsterskelen for lading av fremdriftsbatteriet innstilt fra multimediedisplayet, er nådd
Når strømforsyningen er slått av, vises en melding på instrumentpanelet for å informere deg om dette.
Frakobling av V2L-pluggen
Med kortet på deg eller kjøretøyets åpningselementer ulåst
  • trykk på knappen 6  ved siden av ladekontakten for å stoppe utladingen Indikatorlampen 2 slukker, indikatorlampen på ladekontakten 10 slukker og V2L-funksjonen deaktiveres
  • V2L-pluggen låses automatisk opp fra kjøretøyet. Dette gjør at kontakten kan kobles fra kjøretøyet.
  • Koble fra den elektriske enheten og hold i håndtaket 8 på V2L-pluggen for å koble den fra kjøretøyet innen ca. 15 sekunder. Ellers låses ladekoblingen 7 automatisk igjen.
  • Du må lukke ladeluken 9 og trykke på den for å låse den.
  • Plasser V2L-pluggen i oppbevaringsområdet.
Conseil
Ikke kjør bilen mens ladeklaffen 9 er åpen. Når V2L-pluggen er koblet fra kjøretøyet, må du påse at lokket er på, og at ladeluken 9 er skikkelig lukket.

Innstillinger

Du kan angi terskelverdien for minimum fremdriftsbatteriladningsnivå fra multimedieskjermen 14.
Du finner mer informasjon i instruksjonene for multimedia

Funksjonsfeil

I tilfelle en driftsfeil, slukker indikatorlampen 2 på V2L-pluggen og V2L (utladning)-strømforsyningen slås av automatisk. Meldingen vises i instrumentpanelet som informasjon.
I tilfelle en intern feil i V2L-funksjonen vises V2L utlading umulig V2L kontroller-meldingen på instrumentpanelet: Koble fra den elektriske enheten og koble fra V2L-pluggen. Kontakt en autorisert forhandler.
I tilfelle feil på V2L-funksjonen fra enheten som er koblet til vekselstrømkontakten på V2L-pluggen vises meldingen V2L utlading umulig Feil på tilkoblet enhet på instrumentpanelet:
  • Koble fra den elektriske enheten og V2L-pluggen.
  • Kontroller at enheten og V2L-pluggen ikke er skadet, og at strømkontakten ikke er ødelagt eller korrodert.
  • Forsikre deg om at den elektriske enheten ikke overskrider den maksimale effektkapasiteten som kjøretøyet kan levere.
Hvis det fortsatt er et problem, må du kontakte en godkjent forhandler.
