Luftventiler: Luftuttak

  • 1
  • 2
  • 3
  • 4
  • 5

Luftventiler: Luftuttak

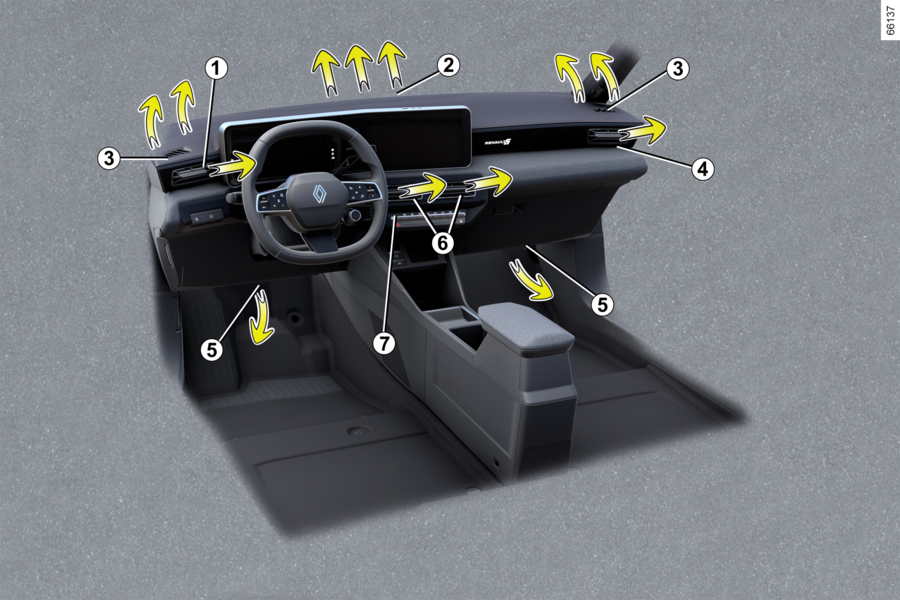

Luftutløp

1.
Luftventiler for førerposisjon.
2.
Ventil for avdugging av frontrute
3.
Ventil for avdugging av sidevindu
4.
Luftventiler for passasjerer.
5.
Fotbrønn varmeapparatuttak for passasjerer foran.
6.
Midtre luftdyser.
7.
Kontrollpanel

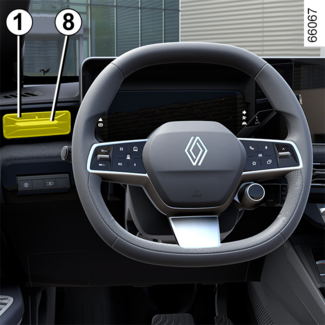

Luftventiler for førerposisjon 1

Retning
For å styre luftstrømmen, vri luftventilen 1 ved hjelp av fliken 8.
For å lukke: Flytt fliken 8 bort fra rattet, forbi motstandspunktet.
For å åpne: Flytt fliken 8 mot rattet.

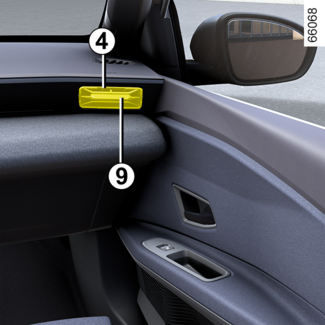

Luftventil for passasjer 4

Retning
For å styre luftstrømmen, vri luftventilen 4 ved hjelp av fliken 9.
For å lukke: Flytt fliken 9 mot utsiden av frontpanelet, forbi motstandspunktet.
For å åpne: Flytt fliken 9 mot innsiden av frontpanelet.

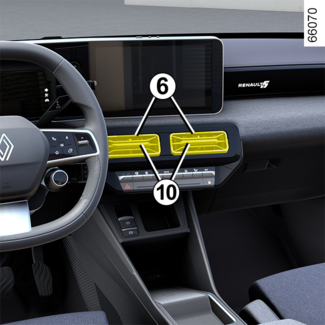

Midtre luftventiler 6

Retning
For å styre luftstrømmen, vri luftventilene 6 ved hjelp av flikene 10.
Lukke: Flytt fliken 10 mot innsiden av frontpanelet.
Åpne: Flytt fliken 10 mot utsiden av frontpanelet, forbi motstandspunktet.
Conseil
Ikke fest gjenstander på luftventilene (f.eks. telefonholder).
Fare for skade.

Luftflyt

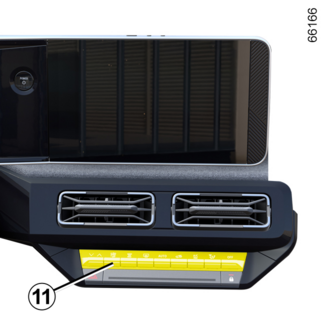

For å kontrollere luftstrømmen fra luftventilene 1, 4 og 6, trykk eller hev kontrollen 11 til ønsket nivå.
For å fjerne dårlig lukt fra kjøretøyet må du bare bruke systemene som er utviklet for dette formålet. Kontakt en godkjent forhandler.
AVERTISSEMENT
Ikke legg til noe i kjøretøyets ventilasjonskrets (for eksempel for å fjerne dårlig lukt).
Det er fare for skade eller brann.
