Lading
Lading

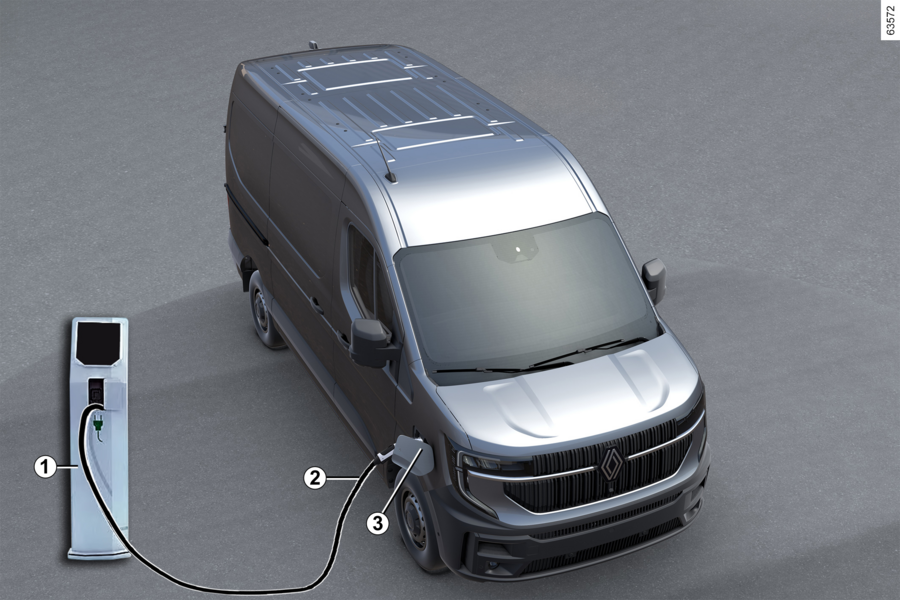

Ladeskjema
- 1
- Egnet veggkontakt eller ladeterminal
- 2
- Ladekabel
- 3
- Elektrisk ladetilkobling (passasjerside)
Conseil
Hvis du har spørsmål om utstyret som er nødvendig for lading, kan du spørre en autorisert
forhandler.
Viktige anbefalinger for å lade kjøretøyet
AVERTISSEMENT
Les disse instruksjonene nøye. Hvis disse instruksjonene ikke følges, kan det føre
til fare for brann, alvorlig skade eller elektriske støt som kan medføre død.
Lading
Ikke gjør noe med kjøretøyet under lading (vasking, arbeid i motorrommet osv.).
Hvis det vann til stede, tegn til rust eller fremmedlegemer i kontakten til ladekabelen
eller i kjøretøyets ladekontakt, må du ikke lade kjøretøyet. Fare for brann.
Ikke prøv å berøre kabelkontaktene, veggkontakten eller kjøretøyets ladekontakt eller
sett gjenstander i dem.
Sett aldri ladekabelen i en adapter, kontakt med flere uttak eller skjøteledning.
Bruk av generatorer er forbudt.
Ikke fjern eller endre kjøretøyets ladekontakt eller ladekabelen. Fare for brann.
Ikke endre eller utfør noen handlinger på installasjonen under lading.
Ved et sammenstøt, selv et lite et, mot ladelokket eller -ventilen må disse kontrolleres
av en autorisert forhandler så snart som mulig.
Ta vare på kabelen. Ikke trå på den, senk den i vann, trekk i den eller la noe dunke
mot den.
Sjekk regelmessig at ladekabelen er i god stand.
Hvis det er skade på ladeledningen (rust, brun farge, kutt osv.) på enheten eller
kjøretøyets elektriske ladekontakt, må du ikke bruke dem. Kontakt en autorisert forhandler
for å skifte dem.
Hvis låsemekanismen til ladeluken ikke aktiveres og/eller kjøretøyets elektriske ladekontakt
låses opp, må du kontakte en godkjent forhandler.

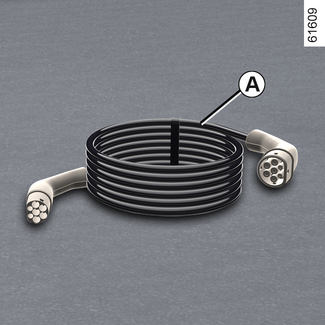

Ladekabel A
Denne ledningen er spesifikk for ditt kjøretøy og designet for tilkobling til stikkontakter
eller offentlige ladeterminaler for å muliggjøre standardlading av batteripakken.
Conseil
Vi anbefaler at du bruker en ladekabel som gjør det mulig med standard lading for
å lade traksjonsbatteriet.
Conseil
Før du rengjør ladekabelen, må du kontrollere at ledningen er koblet fra.
Rengjør ledningen med en klut som er lett fuktet med vann.
Når du rengjør, må du forsikre deg om at kluten ikke kommer i kontakt med endene av
ledningen (kontakter, ladepinner) for å unngå risiko for korrosjon.
Ladekabel B
Denne ledningen kan være nyttig for:
- normal bruk, på en kontakt som bare brukes for kjøretøyet (14 A / 16 A lading)
- Lading via en vanlig husholdningskontakt, (8 A lading) for eksempel når du må lade et annet sted enn hjemme.
I alle tilfeller må stikkontakter monteres som angitt i instruksjonene som følger
med ladeledningen B.
Les uansett bruksanvisningen til ladeledningen Bnøye.
Conseil
La aldri kontakten henge etter ledningen. Bruk krokene C til å henge den.
Conseil
Hvis en ladekabel ikke fungerer som den skal under ladeprosessen (rødt varsellys vises
på enheten D), må du stoppe ladingen umiddelbart. Vennligst se ledningsinstruksjonene.
Viktige anbefalinger for å lade kjøretøyet
AVERTISSEMENT
Viktige anbefalinger for å lade kjøretøyet
Les disse instruksjonene nøye. Hvis disse instruksjonene ikke følges, kan det føre
til fare for brann, alvorlig skade eller elektriske støt som kan medføre død.
Valg av ladekabel
Standardladekabelen som følger med kjøretøyet, er utviklet spesielt for dette kjøretøyet.
Den er utviklet for å beskytte deg mot fare for elektriske støt som kan føre til død
eller brann.
Må ikke brukes med ladekabler fra tidligere kjøretøy, da de ikke er tilpasset.
Av hensyn til sikkerheten er det strengt forbudt å bruke en ladekabel som ikke er
anbefalt av produsenten. Hvis denne instruksjonen ikke følges, kan det føre til brann
eller elektrisk støt som kan være fatalt. Hvis du vil ha informasjon om en ladekabel
som er egnet til kjøretøyet ditt, kan du kontakte en autorisert forhandler.
Bruke ladeledning B
Les instruksjonene som følger med ladekabelen, nøye for å lære om forholdsreglene
du må ta når du bruker produktet, og de tekniske spesifikasjonene som kreves ved montering
av kontakten.
Installasjon
Veggkontakt
Få en kvalifisert tekniker til å installere en spesiell veggkontakt.
I tilfelle lading i hjemmet
Få en kvalifisert fagperson til å sjekke at hver kontakt som du kobler ladekabelen
til, er i samsvar med standardene og reglene som gjelder i landet, og at den er i
samsvar med spesifikasjonene beskrevet i informasjonen om strømtilførselssystemer.
Strømtilførselssystemer
Bruk bare ladeterminaler som samsvarer med IEC-61851-1 og tilkoblingspunkter beskyttet
av:
- en type A 30 mA restdifferensialstrømenhet som gjelder for kontakten som brukes
- en overstrømsbeskyttelsesenhet;
- beskyttelse mot overspenning i forbindelse med lyn i utsatte områder (IEC 62305-4),
- en jordforbindelse som oppfyller forskriftene for landet kjøretøyet befinner seg.
Ladetyper som er i samsvar med europeiske standarder
Vekselstrøm (AC)
Hvis informasjonen vises på kjøretøyets ladeluke, følger du instruksjonene nedenfor.
Før du kobler til en ladekabel, må du kontrollere at:

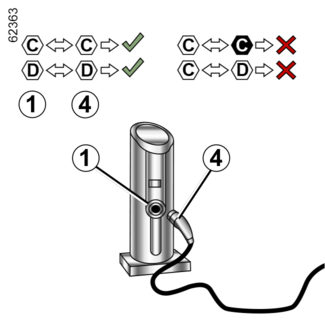

- fargen og en av bokstavene på inntakskontakten 1 samsvarer med fargen og en av bokstavene på enden 4 av kabelen
- fargen og en av bokstavene på inntakskontakten 3 samsvarer med fargen og en av bokstavene på enden 5 av kabelen
Etiketter
Ladetype | Vekselstrøm (AC) | |||
Tilkobling | Ladeterminal 1 / ladekabel 4 | Kjøretøy 3 / ladekabel 5 | ||
Ladetyper som oppfyller europeiske standarder (for alle andre tilfeller må du kontakte en autorisert forhandler).
|  |  |  |  |

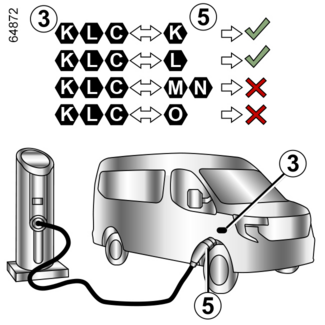

Likestrøm (DC)
Hvis informasjonen vises på kjøretøyets ladeluke, følger du instruksjonene nedenfor.

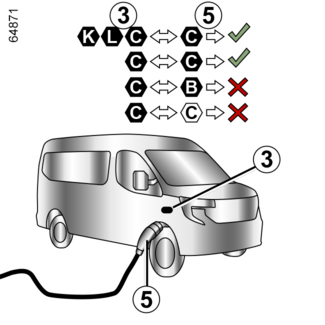

Før du kobler til en ladekabel, må du forsikre deg om at fargen og en av bokstavene
på inntakskontakten 3 samsvarer med fargen og en av bokstavene på enden 5 av ladekabelen.
Etiketter
Ladetype | Likestrøm (DC) | ||||
Tilkobling | Kjøretøy 3/ladekabel5 | ||||
Ladetyper som oppfyller europeiske standarder (for alle andre tilfeller må du kontakte en autorisert forhandler).
|  |  |  |  |  |
Elektrisk ladekontakt 3
Merk: Hvis det snør, må du fjerne snø fra kjøretøyets ladeområde på passasjersiden før
du kobler til eller fra.
Snø i kontakten kan blokkere innsettingen av ladekabelens plugg.
Det er to ladekontakter foran på passasjersiden av bilen.
- kontakt E for lading opp til 22 kW
- kontakt F for hurtiglading (kjøretøyavhengig)
Det er også en eller to knapper (avhengig av kjøretøyet) plassert inne i ladeklaffen:
- Knappen 6
frigjør ladekabelen.
- Avhengig av kjøretøyet kan knapp 7
brukes til å aktivere umiddelbar lading av kjøretøyet.
Forholdsregler
For daglig bruk anbefaler vi at du lader kjøretøyet til 80 % for å forbedre LADEPROGRAMMERING-batteriets levetid.
Unngå å lade og parkere kjøretøyet i ekstreme temperaturer (varme eller kalde).
Under ekstreme forhold kan det ta flere minutter før ladingen starter (tiden som kreves
før fremdriftsbatteriet kjøles ned eller varmes opp).
Når kjøretøyet er parkert i mer enn sju dager i temperaturer under rundt –25 °C, kan
det hende at lading av fremdriftsbatteriet ikke er mulig.
Når kjøretøyet er parkert i mer enn tre måneder nær nullområdet, kan det hende at
lading av batteriet ikke er mulig.
Strømmengden som er tilgjengelig, er avhengig av batteritemperaturen. Den kan derfor
variere mellom stopp og start av kjøretøyet hvis batteriet er kaldt eller varmt.
For å bevare levetiden til fremdriftsbatteriet må du unngå å parkere kjøretøyet i
mer enn én måned med høyt ladenivå, særlig i svært varmt vær.
Prioriter å lade fremdriftsbatteriet etter kjøring og/eller i milde temperaturer.
Hvis ikke kan ladingen ta lengre tid eller til og med ikke være mulig.
Det anbefales å lade kjøretøyet etter kjøring hvis ladenivået er lavt (< 25 %) og
når temperaturen er under null.
Råd
- Ved høye temperaturer bør du prøve å parkere og lade opp kjøretøyet på et sted med skygge.
- Lading kan gjøres i regn eller snø.
- Aktivering av klimaanlegget øker ladetiden som kreves.
Lade opp fremdriftsbatteriet
Bilen må stå stille og tenningen må være slått av:
- Ta ladekabelen 2 som er plassert i oppbevaringsrommet i kjøretøyets bagasjerom,

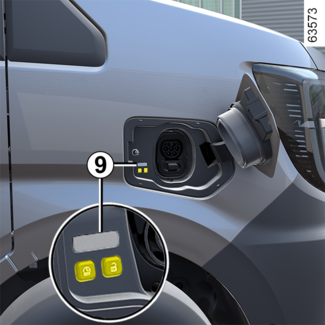

- Trykk på ladeluken 8 for å låse den opp. Varsellampen 9 lyser hvitt.
- Koble enden av kabelen til strømtilførselen.

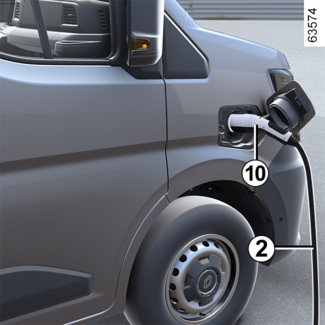

- Ta tak i håndtaket 10.
- Koble til ladekabelen. Varsellampen 9 blinker hvitt.
Conseil
Ikke bruk ladeluken 8 til å henge ladekabelen 2 på mens bilen lades.
Conseil
Hvis du nettopp har godtatt en systemoppdatering via multimediesystemet, forsinkes
eller avbrytes ladingen av fremdriftsbatteriet.
Vent til oppdateringen er fullført før du kobler ladekabelen til bilen. Du finner
mer informasjon om systemoppdateringer i instruksjonene for multimedieutstyr.
- Når du hører et låseklikk, må du kontrollere at ladekabelen er skikkelig koblet til. Trekk forsiktig i håndtaket 10 for å sjekke at den gått i lås.
- (avhengig av kjøretøyet), hvis du har programmert en utsatt lading og du vil starte ladingen umiddelbart, trykker du på knappen 7 for å starte ladingen
Ladekabelen låses automatisk til kjøretøyet. Dette gjør det umulig å koble kabelen
fra kjøretøyet.
Conseil
Hvis du hurtiglader kjøretøyet (DC), må ikke ladekabelen mellom kjøretøyet og ladeterminalen være lenger enn 30 meter.
Hvis du er usikker på lengden på kabelen, må du kontakte eieren av ladeterminalen
(DC).
Conseil
Sørg for at du kveiler ut hele ladekabelen for å begrense oppvarming.
AVERTISSEMENT
Ikke bruk en skjøteledning, kontakt med flere uttak eller en adapter.
Fare for brann.
Under ladingen blinker varsellampen 9 i blått.
Når ladingen starter, vises følgende informasjon i instrumentpanelet:
- varsellampe for ladenivået til batteriet 12
Conseil
Ladetiden for fremdriftsbatteriet er avhengig av hvor mye strøm som er igjen og hvor
mye strøm ladepunktet leverer. Informasjonen vises i instrumentpanelet under lading
SKJERMER OG INDIKATORER.
Merk: Under visse forhold kan den faktiske ladetiden være lenger enn ladetiden som vises
på instrumentpanelet. Dette avhenger av:
- kvaliteten på det elektriske nettverket;
- det opprinnelige ladenivået;
- Den utvendige temperaturen er for lav;
- ...
Ved problem med ladekabelen anbefaler vi at du bytter den ut med en kabel som er identisk
med originalen. Kontakt en godkjent forhandler.
- Etterfyllingsgrad for batteri;
- et estimat for gjenværende ladetid (dette vises ikke etter at batteriet er ladet til ca. 95 %);
- Varsellampen
viser at bilen er koblet til en strømkilde;
- Kjøretøyets rekkevidde vil variere avhengig av ladenivået.
Varsellampen forsvinner etter et par sekunder. Den vises igjen hvis en dør åpnes.
Når ladingen er fullført, lyser varsellampen 9 kontinuerlig grønt.
Du trenger ikke å vente til ladingen er ved reservenivåene før du lader kjøretøyet.
Funksjonsfeil
Hvis varsellampen 9 lyser sammenhengende rødt, må du kontakte en autorisert forhandler.
Forholdsregler som må tas når du fjerner den fra kontakten

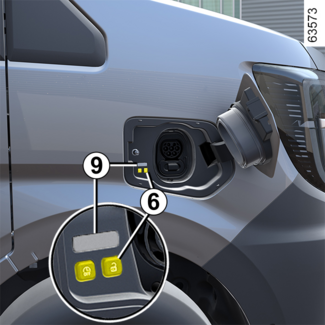

- Trykk på knappen 6 eller trykk på og hold inne knappen for døropplåsning på nøkkelen for å frigjøre ladekabelen.
- Ta tak i håndtaket 10.
Conseil
Det er viktig å følge fremgangsmåten for å koble fra i rekkefølge.
- koble ladekabelen 2 fra kjøretøyet;
- du må lukke 8 ladeluken og trykke på den for å låse den;
- koble kabelen 2 fra strømtilførselen 1;
- oppbevare kabelen 2.
Merk: Kabelen kan være varm umiddelbart etter en lang lading av fremdriftsbatteriet. Bruk
håndtakene.
Conseil
Etter å ha trykket på utløserknappen for ladekabelen, vil du ha rundt 30 sekunder
til å koble den fra før den låses igjen.

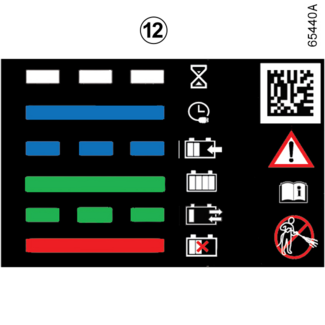

Etikett 12
Etiketten 12 på ladeluken 8 informerer om ladeprosessen ut fra statusen til varsellampen 9:
- Når den blinker hvitt, indikerer dette at kabelen er koblet til kjøretøyet og systemet utfører kontrollene.
- Når det blinker blått, indikerer dette at lading pågår.
- Når den lyser kontinuerlig i blått, indikerer dette at ladeprogrammering er aktivert.
- Når det lyser kontinuerlig grønt, indikerer dette at kjøretøyet er fulladet.
- Når det lyser kontinuerlig rødt, indikerer dette en driftsfeil.
Etiketten 12 på høyre side minner deg på følgende instruksjoner:
- Ladeklaffen må ikke rengjøres med en høyttrykkspyler.
- Med kjøretøyet i ro kan ventilen og ladeluken åpnes.
- Under kjøring må ventilen og ladeklaffen være lukket.
- Åpne klaffen for å koble til ladekabelen.
- Lukk klaffen igjen når kabelen er koblet fra.
- Koble til en husholdningskontakt, en ladestasjon med vekselstrøm eller en hurtiglader.
- se kjøretøyets brukerhåndbok for mer informasjon om lading.
